企業(yè)動態(tài)

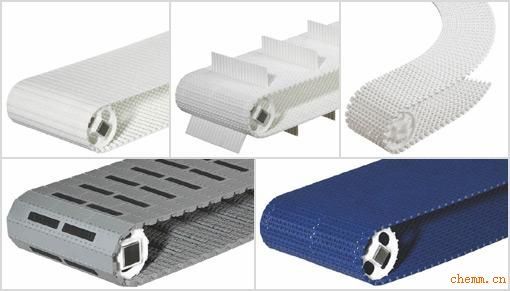

PP網(wǎng)帶是輸送機(jī)設(shè)備配件類型中的一種，具有較好的保溫性能，并且密度小，有較高的絕緣性能，從而不因生產(chǎn)作業(yè)環(huán)境潮濕的因素所影響。輸送機(jī)PP網(wǎng)帶不僅綠色環(huán)保，而且在耐熱穩(wěn)定性的性能方面也是比較優(yōu)良。
輸送機(jī)PP網(wǎng)帶材質(zhì)的網(wǎng)帶是采用改性聚丙烯為原材料進(jìn)行制作的，經(jīng)過擠出、拉伸、成網(wǎng)、表面改性的處理，在經(jīng)歷短切等工藝程序制作而成的高強度束狀單絲或者網(wǎng)狀有機(jī)纖維。由于輸送機(jī)PP網(wǎng)帶具有較高的結(jié)晶性，因此在鑄模時需要采用注射壓力極高的或是多段控制的設(shè)備進(jìn)行注塑；輸送機(jī)PP網(wǎng)帶的材質(zhì)熔點在一百六十到一百七十五攝氏度之間，當(dāng)溫度達(dá)到三百五十?dāng)z氏度的時候，能后實現(xiàn)分解，但是在鑄模加工時的設(shè)定溫度不能超過二百七十五攝氏度，熔融的溫度最好是在二百四十?dāng)z氏度最為適宜；對于尺寸要求較高的用高模溫。鑄模的型芯溫度應(yīng)當(dāng)比模型內(nèi)腔溫度低五度或者是五度以上。為減輕鑄模模型發(fā)生變形，在制作時應(yīng)選擇高速注射，但有些材質(zhì)的模具不適合用這種方法來制作，容易出現(xiàn)氣泡、氣紋的現(xiàn)象。用低速注射和較高模溫，可以進(jìn)行制作在輸送機(jī)網(wǎng)帶表面印刻花紋，當(dāng)網(wǎng)帶出現(xiàn)由澆口擴(kuò)散的明暗相間條紋時，就要避免收縮痕，再用大而圓的注口及圓形流道，來加強筋的厚度；為了更有效的防止鑄模后，因輸送機(jī)PP網(wǎng)帶所產(chǎn)生結(jié)晶的，造成網(wǎng)帶的收縮變形，通常在工藝上需要用熱水浸泡的方式來進(jìn)行處理；鑄模后還需要進(jìn)行干燥處理，如果作業(yè)環(huán)境是比較干燥的，就不需要在另行干燥處理。
輸送機(jī)PP網(wǎng)帶具有較好的彈性，還是無毒無公害的綠色環(huán)保配件，同時在耐熱穩(wěn)定性能方面也是非常優(yōu)良的，因此被廣泛的應(yīng)用在各工業(yè)企業(yè)的生產(chǎn)輸送機(jī)設(shè)備產(chǎn)業(yè)領(lǐng)域。www.qixinggroup.com整理發(fā)布
