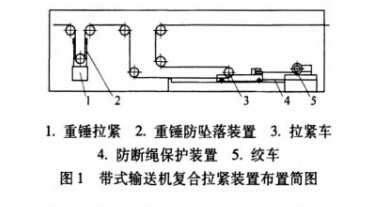

通過綜合對比皮帶輸送機幾種拉緊形式特點，為了達到長距離皮帶輸送機的設計使用要求，對現有各種拉緊形式進行研究，最終得出結論：采用單一的拉緊要求，需要設計一種復合式拉緊置。這種拉緊裝置是由重錘拉緊（塔架拉緊）、垂錘防墜落裝置、拉緊車、防斷繩保護裝置及絞車等部分組成，具有拉緊行程長，響應速度快，動態性能好，安裝、檢修方面，保護裝置齊全等一系列優點，見圖1所示。
絞車?yán)o并且調節垂錘拉緊裝置使其處于一個合理的位置，用絞車吸收皮帶的彈性伸長及皮帶在運行中的熱伸長，當皮帶輸送機出現斷帶等事故時，重錘防墜落裝置對機上各部件起到保護作用，帶式輸送機在使用過程當中出現拉緊裝置斷繩時，斷繩保護裝置可以起到非常好的保護作和。另外在重錘上、下2個行程極限點和拉緊車軌道兩端行程極限點要設計行程開關，在兩側拉緊車軌首 額上要設置緊急拉繩保護開關。應用此種拉緊裝置的皮帶輸送機，在維護檢修時，可以先將張緊裝置的皮帶輸送機，在維護檢修時，可以先將張緊絞車松開、將重錘箱落地后進行檢修，檢修后再利用張緊絞車將重錘箱拉起到合適位置，這樣使得維護和檢修更加方便。
重錘防墜落裝置見圖2，由吊架、彈簧裝置（見圖3）及鋼絲繩等組成，吊架與拉緊位置上方鋼梁連接，彈簧裝置通過鋼絲繩與拉緊裝置連接，當發生事故拉緊裝置突然下落時，鋼絲繩能夠吊住拉緊裝置阻止其下落，同時彈簧裝置將下落動能轉化為彈性勢能，起到緩沖作用。此裝置結構簡單，保證了人員和設備的安全。采用柔性設計 ，緩沖效果好，可避免拉緊裝置與地面接觸。下落距離可以通過鋼絲繩調節，提高了輸送設備的安全可靠性。在保證沖擊力的前堤下，設計合理，質量輕，體積小，對基礎設施無損傷，占用空間小。
近年來皮帶輸送機拉緊處鋼絲繩斷繩事故頻發，造成拉緊車飛車，滾筒、膠帶損壞等，嚴重時還會造成人員傷亡。因此，為了有鏟解決皮帶斷繩事故，在拉緊車處設置拉緊車斷繩保護裝置十分必要。其結構原理與重錘防墜落裝置相同，當調節張緊絞車到一定位置，滿足使用要求后，按拉緊絞車的實際位置設置拉緊防斷繩保護裝置，并此裝置動作時，對皮帶輸送機發出急停信號避免出現輸送設備損壞等事故。http://www.qixinggroup.com/帶式輸送機技術整理發布。
