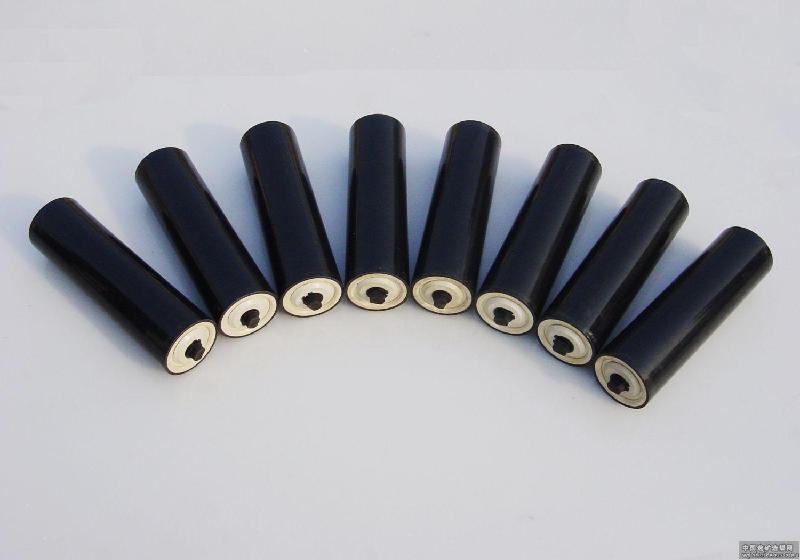

現在托輥的筒體多數用鋼管代替，其中無縫管比較便宜，但是徑向跳動量較大，不適合于轉速較高的托輥。焊縫鋼雖然成本較高，但是徑向偏差較，圓跳動量要小得多。選材時一定要保證管材的質量，對管材的橢圓度、外徑公差等做出要求，防止托輥的筒體偏心，避免運行過程中因離心力的作用產生周期性的震動，影響輸送帶的穩定運行。軸承座的質量也影響著托輥旋轉阻力和徑向圓跳動，如圖1所示托輥軸承座的結構中的深度L決定了軸承的軸向定位精度，直徑D影響著軸承座與軸承的配合精度，這兩個尺寸極其重要決定了軸承座的裝配精度與運轉靈活性。軸承座分為鑄鐵軸承座與沖壓軸承座兩類，其中沖壓軸承座在市場上的應用較多，對于沖壓軸承座來說，沖壓設備、沖壓速度、沖壓工藝等都影響著沖壓軸承座的質量，軸承座沖壓成形后其圓周必面經過合理的加工后再以軸承安裝孔為基準與托輥管進行組裝，保證軸承座內外圓的同軸度，為托輥軸與輥外徑良好的同軸度打下基礎。
文中的設計方案中對管體、軸承座、密封結構均采用復合材料，注射成型。其中管體采用超高分子量聚乙烯（UHMW PE）材料，這是一種線性結構、具有優異綜合性能的熱塑性工程塑料。它有著如下幾個優點：
（1）耐磨性好。UHMW PE的耐磨性位居工程塑料之首，比碳鋼等要高數倍，在一定分子量范圍內其耐磨性還隨著分子量增大而提高；
（2）自潤滑性能好。UHMW PE的摩擦系數比其他工程塑料小，是理想的自潤滑材料；
（3）耐沖擊性好。UHMW PE的沖擊強度是目前塑料當中最高的，在一定分子量范圍內其沖擊強度隨分子量的增加而增加；
（4）質量輕、而腐蝕并且不易于老化。UHMW PE的這些優良性能能使其成為新型托輥的首選材料，用其制成的托輥筒體可以減輕工作過程當中的磨損，減少托輥與膠帶的摩擦，緩解物料對輸送帶的沖擊。
外擋圈、內擋圈、擋板、軸承座采用聚四氟乙烯填充的聚甲醛（POM）材料，耐疲勞強度和剛性要比以往采用的尼龍和鋼軸承座好，尤其是彈性模數高，硬度高，這是其他塑料所不能相比的，另外聚甲醛還有自潤滑性能好，耐磨性能好，摩擦因數為015-0.35。較小的蠕變性和吸水性，故尺寸穩定性好；能長使使用于負四十至一百度的情況下；用聚四氟乙烯填棄的聚甲醛，可顯著降低摩擦因數，提高耐磨性和PV極限值。迷宮式密封結構與唇式密封相結合，不同于其他復合密封結構，不增加托輥的軸向深度，保證軸承與軸端距離盡可能小，降低重載運行時因軸端彈性變形成產生阻力對軸承與密封結構的影響（軸頸和受力條件相同的情況下，軸端徑向彈性變形量與支點到受力點距離的三次方成正比，此距離越小越好）。迷宮式密封圈、接觸式密封圈采用聚四氟乙 烯（F-4、PTFE）的材料：
