大型皮帶輸送機在設備的運行當中對皮帶的張力要求特別的高。尤其是順槽輸送機自移機尾，要隨時按照需要自行移動，完成延伸或收縮輸送作業，皮帶經常需要卷帶收縮，故順槽輸送機在運行當中必須對皮帶張力進行自動調節。輸送機的專利絞車簡稱為APW是專門為調節與控制皮帶輸送機的皮帶張力而設計的張緊裝置，它具有快速的緊帶和松帶性能，反映敏捷、體積小、運行可靠、控制靈活、操作簡單、安裝方便、噪音小、保護功能齊全，在各個機械設備當中都著廣泛的應用。

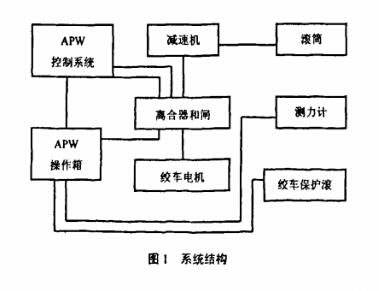

絞車張緊裝置是由絞車電機、濕式盤式形離合器、防反轉濕式制動閘、減速機、絞車滾筒、測力傳感器、保護系統、控制系統及司機操作箱進行組成而成。其系統結構如圖1所示。它被安裝在順槽絞車基礎組塊上，當絞車安裝到組塊上后，充美孚424油到絞車油箱的合理液位處，利用濕式盤形離合器和防反轉濕式制動閘，通過保持 、纏進或放出鋼絲繩 來控制皮帶的張力。其控制系統綜合了定時和順序等邏輯控制，采用PID控制調節皮帶張力，通過安裝在絞車鋼絲繩上測力傳感器作為張力反饋，根據輸送機的運行狀況自動絞車電機，控制調節絞車濕式盤形離合器和防反轉濕式制動閘。當完成啟動、停止，卷帶等順序后，便分階段將絞車張力下降到合適的張力并保持不變，即使輸送機或負荷發生變化，絞車控制系統仍保持設置的張力不變。

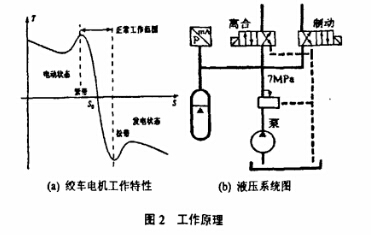

皮帶輸送機絞車張緊裝置具有著良好的皮帶張力張緊性能，它通過控制濕式盤形離合器和防反轉濕式制動閘調節輸送機膠帶和張力，即通過激勵離合器張緊皮帶，通過激勵制動閘釋放皮帶。其工作原理如圖2所示。
濕式盤形離合器由一組粘液盤和鋼襯盤組成，粘液盤與絞車輸人軸連接，輸入軸隨著絞車電機旋轉；鋼襯盤與絞車輸出軸連接。輸出軸在離合器咬合前是靜止的，當粘液盤與鋼襯盤接觸后，由于液壓油缸的作用，鋼襯盤帶動APW輸送軸旋轉，最終輸出軸帶動滾筒而張緊皮帶。離合器工作期間，其工作壓力經常變化，通常在6-7.5MPa之間，一般額定工作壓力為7MPa。但是離合器的壓力不能過低（低于3MPa），否則會引起離合器打滑，無法實現皮帶張緊。
運行時，絞車電機以接近于同步轉速（相對于4級電機1480r/mim）的速度運行。激勵離合器后，依靠離合器的偶合作用，電機軸扭矩很快傳遞到輸出軸，由于絞車的固有慣量很小，絞車輸出軸很快被加速至電機速度，絞車滾筒即纏繞鋼絲繩張緊皮帶，此時絞車電機工作在電動狀態，由于電機帶上負荷的原因其轉速略有下降（典型為1.5%）。離合器工作時，從無載到滿載，絞車電機電流明顯增加，但是由于絞車是短時負載，電機不會發生過載現象；控制系統通過調節離合器可以控制張緊小車的速度，膠帶張力是由帶有剎車防反倒轉裝置的濕式制動閘維持。
