皮帶輸送機是由輸送帶、支架、滾筒、驅動裝置和張緊裝置組成的一種連續輸送機械。它廣泛用于食品、水電、化工、交通等部門，具有輸送距離長、運輸量大、連續輸送、結構簡單、維修方便、成本低、通用性強等優點，并且運行可靠，易于實現自動化集中控制。
張緊裝置是皮帶輸送機關鍵的組成部分，在輸送機啟動時，它使皮帶在與滾筒的分離點處具有一定的張力，防止皮帶打滑甚至皮帶摩擦起火，從而保證輸送機正常啟動；在輸送機運行時，它使皮帶具有最小的張力，防止因皮帶懸垂度過大而導致摩擦阻力增加，以及皮帶跑偏、打滑、沖擊托輥等不穩定因素的發生，保證輸送機正常運行；在輸送機制動時，防止皮帶出現打滑，保證制動可靠；在對輸送機進行檢修、更換皮帶、卷帶時，為皮帶接頭提供必要的行程。
1、張緊裝置液壓系統及工作原理

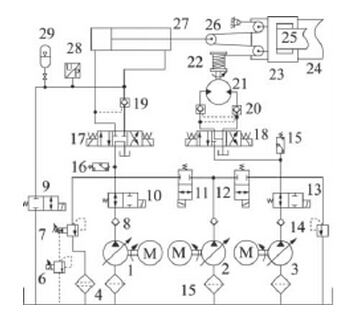

輸送機張緊裝置的液壓系統如圖1所示。這里輸送機的張緊裝置由定量液壓馬達21驅動的張緊絞車22和張緊液壓缸27驅動的滑輪組26兩部分組成。張緊裝置運行時，由液壓馬達驅動絞車做初始張緊，初始張緊完成后，電磁閥18置中位，液壓馬達鎖死。電磁閥17置右位，張緊液壓缸通過比例溢流閥6動態調整張緊力，蓄能器29作為輔助動力源，用來吸收壓力沖擊。如圖1所示，系統中設有三臺變量泵1、2、3，泵1為張緊液壓缸27供油，泵3為液壓馬達21供油，泵2為備用液壓源。當泵1出現故障時，出口壓力低于壓力繼電器16的設定值，壓力繼電器動作使得泵1的電 動機斷電，電磁閥10閥口關閉，電磁閥11閥口開啟，泵2電動機通電工作；當泵3出現故障時，出口壓力低于壓力繼電器15的設定值，壓力繼電器動作使得泵3的電動機斷電，電磁閥13閥口關閉，電磁閥12閥口開啟，泵2的電機通電工作。這樣就可以保證張緊裝置能夠安全可靠的工作。
1～3.變量泵；4.精過濾器；5.粗過濾器；6.比例溢流閥；7.先導式溢流閥；8.單向閥；9～13.二位二通電磁閥；14.溢流閥；15、16.壓力繼電器；17、18.三位四通電磁閥；19、20.液控單向閥；21.液壓馬達；22.張緊絞車；23.張緊小車；24.小車軌道；25.皮帶；26.滑輪組；27.張緊液壓缸；28.壓力傳感器；29.蓄能器
圖1 液壓系統圖
比例溢流閥6與先導式溢流閥7組成兩級調壓回路，比例溢流閥作遠程調壓，控制先導式溢流閥的主閥溢流。在出現過電流等故障時，先導式溢流閥7還可兼作系統的安全閥。壓力傳感器28的檢測值經反饋校正后輸出給比例溢流閥6，有效控制系統的壓力，從而動態調整張緊力的大小。
